COMPRESSPACK — Tester di compressione per imballaggi flessibili

COMPRESSPACK Tester Compressione Imballaggi Flessibili ACRN
ACRN
Tester di compressione pneumatico ACRN per doypack, buste e tubetti. 8 varianti (serie L e S) con forze da 75 a 3000 daN. Test manuali, ciclici e burst test. Touch screen, campionamento 1500 Hz, certificazione COFRAC, connettività USB/Ethernet/RS232.

Scarica la brochure tecnica

Inserisci la tua email per ricevere la scheda prodotto in formato PDF.

COMPRESSPACK: Tester di Compressione per Imballaggi Flessibili

Il COMPRESSPACK di ACRN è un tester di compressione pneumatico progettato specificamente per verificare la resistenza alla compressione e la qualità delle saldature di imballaggi flessibili: doypack, buste stand-up, tubetti, sachet e pouches. Lo strumento applica una forza di compressione controllata tramite un sistema ad aria compressa, permettendo di eseguire test ciclici, manuali e di esplosione (burst test) con una precisione e una ripetibilità di livello metrologico. Disponibile in 8 varianti — cinque modelli serie L (Large) e tre serie S (Small) — con forze standard da 75 a 3000 daN, il COMPRESSPACK copre l’intera gamma di esigenze dei reparti di controllo qualità nel settore del packaging flessibile.

Elettronica e Connettività del COMPRESSPACK

L’elettronica avanzata integra un display touch screen a colori, una frequenza di campionamento fino a 1500 Hz e un sistema di autodiagnosi continua del sensore di forza. Ogni strumento viene fornito con certificazione di calibrazione COFRAC, garantendo la tracciabilità metrologica e la conformità ai requisiti delle aziende certificate ISO 9001 e GMP. La connettività completa (USB, Ethernet, RS232, TCP-IP) e i formati di esportazione aperti (CSV, XML) consentono l’integrazione diretta con i sistemi di gestione qualità e le piattaforme Industry 4.0, rendendo il COMPRESSPACK uno strumento non solo di misura, ma di governo del processo.

Principio di Funzionamento: Compressione Pneumatica Controllata

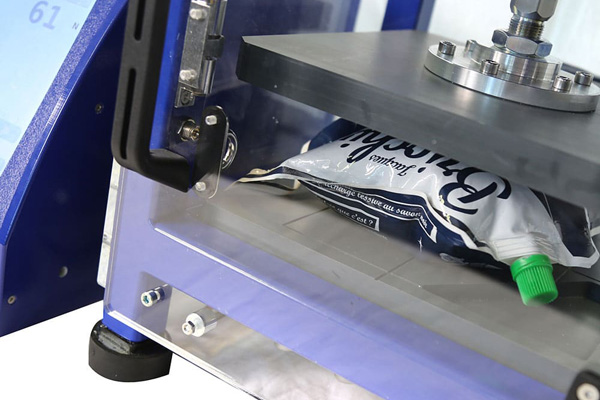

COMPRESSPACK ACRN tester di compressione per doypack e imballaggi flessibili

Il COMPRESSPACK opera mediante un sistema pneumatico alimentato ad aria compressa (pressione di esercizio standard 6 bar, massima 8 bar). Il campione — un doypack, una busta, un tubetto o qualsiasi imballaggio flessibile — viene posizionato tra le piastre di compressione all’interno della camera di test. L’operatore seleziona il programma di prova desiderato tramite il touch screen: tipo di test (ciclico, manuale, esplosione), forza target, velocità di applicazione e soglie di accettabilità.

Una volta avviato il ciclo, il sistema pneumatico applica una forza di compressione crescente e controllata sul campione. Il sensore di forza ad alta precisione acquisisce i dati a una frequenza di 1500 Hz, generando una curva forza-deformazione in tempo reale. Nel test di esplosione (burst test), la forza aumenta fino alla rottura del campione, registrando il valore di picco e il punto esatto di cedimento. Nei test ciclici, il sistema applica carichi ripetuti per simulare le sollecitazioni meccaniche subite dall’imballaggio durante il trasporto e lo stoccaggio. Il risultato (Conforme/Non Conforme) viene visualizzato a schermo e archiviato automaticamente, eliminando ogni soggettività interpretativa.

Modalità di Test del COMPRESSPACK

La versatilità del COMPRESSPACK si esprime attraverso tre modalità operative distinte, ciascuna progettata per rispondere a esigenze specifiche di controllo qualità sugli imballaggi flessibili:

  • Test Manuale: L’operatore controlla direttamente la pressione applicata, ideale per indagini esplorative su nuovi materiali o formati di packaging, dove è necessario osservare il comportamento del campione in tempo reale.
  • Test Ciclico: Il sistema applica automaticamente una sequenza programmata di carichi e scarichi, simulando le sollecitazioni meccaniche ripetute a cui l’imballaggio è sottoposto durante il trasporto, l’impilamento e la movimentazione. Permette di valutare la resistenza a fatica delle saldature e del materiale.
  • Test di Esplosione (Burst Test): La forza di compressione aumenta progressivamente fino alla rottura del campione. Lo strumento registra la forza massima (burst strength) e il punto di cedimento, fornendo un dato oggettivo sulla resistenza ultima dell’imballaggio e sulla qualità delle saldature perimetrali.

Applicazioni del Tester di Compressione nei Settori Industriali

Il COMPRESSPACK è progettato per il controllo qualità degli imballaggi flessibili in tutti i settori dove la resistenza meccanica e l’integrità delle saldature sono parametri critici. La sua capacità di eseguire test di compressione, ciclici e di esplosione lo rende uno strumento indispensabile per la validazione del packaging e la conformità normativa.

  • Industria Alimentare: Doypack per alimenti liquidi e semi-liquidi (salse, zuppe, baby food), buste stand-up per snack, sachet monodose e pouches per bevande. La resistenza alla compressione garantisce che l’imballaggio mantenga la sua integrità durante l’impilamento nei magazzini, il trasporto e l’esposizione a scaffale, preservando la freschezza e la sicurezza alimentare del contenuto.
  • Settore Cosmetico: Tubetti per creme, buste per campioni, doypack per detergenti e prodotti per la cura del corpo. Il test di esplosione verifica la tenuta delle saldature sotto pressione, prevenendo perdite di prodotto che comprometterebbero l’esperienza del consumatore e l’immagine del brand.
  • Settore Farmaceutico: Sachet per polveri e granulati, buste per dispositivi medici monouso, pouches per soluzioni sterili. La validazione della resistenza meccanica è un requisito GMP fondamentale per garantire la sterilità e l’integrità del contenuto fino al momento dell’uso.
  • Industria Chimica: Buste e doypack per detergenti, prodotti chimici e lubrificanti. La resistenza alla compressione e la qualità delle saldature prevengono perdite che potrebbero causare danni ambientali o rischi per la sicurezza dell’operatore.
  • Pet Food e Mangimistica: Doypack e buste stand-up per alimenti per animali, spesso soggetti a carichi elevati durante la pallettizzazione e il trasporto. Il test ciclico simula le condizioni reali di movimentazione, garantendo che l’imballaggio resista all’intero ciclo logistico.

Referenze Internazionali

Marchi di fama mondiale come L’Oréal, Sanofi, Danone, Nestlé, Pierre Fabre, General Mills e Chanel si affidano alla tecnologia ACRN per il controllo qualità dei propri imballaggi, a testimonianza dell’affidabilità e della reputazione del brand a livello globale.

Vantaggi Competitivi del COMPRESSPACK

  • Gamma Completa di 8 Modelli: Cinque varianti serie L (Large) e tre serie S (Small) coprono forze standard da 75 a 3000 daN, permettendo di selezionare la configurazione ottimale per ogni tipo di imballaggio flessibile, dal sachet monodose al grande doypack industriale.
  • Tre Modalità di Test Integrate: Test manuale, ciclico e di esplosione in un unico strumento, eliminando la necessità di apparecchiature multiple e ottimizzando lo spazio in laboratorio.
  • Frequenza di Campionamento 1500 Hz: L’acquisizione ad alta velocità cattura ogni variazione di forza durante il test, garantendo curve forza-deformazione dettagliate e risultati affidabili anche su campioni con comportamento meccanico complesso.
  • Autodiagnosi Continua del Sensore: Il sistema monitora costantemente le prestazioni del sensore di forza, compensando derive e segnalando anomalie, per una fiducia costante nell’accuratezza delle misurazioni.
  • Certificazione COFRAC Inclusa: Ogni strumento viene fornito con certificato di calibrazione accreditato, garantendo la tracciabilità metrologica e la conformità ai requisiti ISO 9001 e GMP.
  • Connettività Completa e Formati Aperti: USB, Ethernet, RS232, TCP-IP e formati di esportazione CSV, XML e stampante consentono l’integrazione con qualsiasi sistema di gestione qualità, ERP o piattaforma Industry 4.0.
  • Programmi e Raccolta Dati Illimitati: Nessun vincolo sul numero di programmi di test, test eseguiti o dati archiviati, per una tracciabilità completa e senza compromessi.
  • Azionamento Pneumatico Affidabile: Il sistema ad aria compressa (0-6 bar standard, fino a 8 bar) garantisce forze elevate con una meccanica semplice, robusta e a bassa manutenzione.

Vuoi garantire la qualità e la conformità dei tuoi imballaggi flessibili?

Richiedi una consulenza gratuita

Specifiche Tecniche del Tester di Compressione

La tabella seguente riassume le caratteristiche tecniche comuni a tutti i modelli COMPRESSPACK. Le specifiche di forza e dimensioni variano in base alla variante selezionata (vedi tabella successiva).

Parametro Valore
Principio di Funzionamento Compressione pneumatica ad aria compressa
Tipo di Test Manuale, Ciclico, Esplosione (Burst Test)
Alimentazione Pneumatica Aria compressa da 0 a 6 bar (max 8 bar)
Alimentazione Elettrica 110/230 Vdc, 50/60 Hz
Consumo Elettrico < 0,1 kW
Frequenza di Campionamento 1500 Hz (max)
Interfaccia Utente Display Touch Screen a colori
Connettività 1x USB, 1x Ethernet
Comunicazione Stampante, RS232, TCP-IP, CSV, XML su chiave USB, protocollo aperto
Numero di Programmi Illimitato
Numero di Test Illimitato
Raccolta Dati Illimitata
Calibrazione Certificato COFRAC incluso
Garanzia 2 anni

Varianti e Modelli COMPRESSPACK

Il COMPRESSPACK è disponibile in 8 varianti, suddivise in due serie: L (Large) per campioni di grandi dimensioni e S (Small) per campioni più compatti. La scelta del modello dipende dalla forza di compressione richiesta e dalle dimensioni dell’imballaggio da testare.

Serie L (Large) — Tester di Compressione per Campioni Grandi

Parametro L75 L190 L300 L1600 L3000
Forza Minima 2 daN 6 daN 10 daN 50 daN 100 daN
Forza Standard (a 6 bar) 75 daN 190 daN 300 daN 1600 daN 3000 daN
Forza Massima (a 8 bar) 100 daN 250 daN 400 daN 2100 daN 4000 daN
Pressione Min / Max 0,2 / 8 bar 0,2 / 8 bar 0,2 / 8 bar 0,2 / 8 bar 0,2 / 8 bar
Ingombro (L×P×A mm) 570×460×650 570×460×650 570×460×693 570×460×727 570×460×710
Dim. Max Campione (mm) 340×270×185 340×270×180 340×270×160 340×270×120 340×270×110
Peso 30 kg 30 kg 32 kg 57 kg 62,5 kg

Serie S (Small) — Tester di Compressione Compatto

Parametro S190 S300 S1600
Forza Minima 6 daN 10 daN 50 daN
Forza Standard (a 6 bar) 190 daN 300 daN 1600 daN
Forza Massima (a 8 bar) 250 daN 400 daN 2100 daN
Pressione Min / Max 0,2 / 8 bar 0,2 / 8 bar 0,2 / 8 bar
Ingombro (L×P×A mm) 380×460×449 380×460×492 380×460×526
Dim. Max Campione (mm) 230×132×185 230×132×165 230×132×125
Cerchi un tester di tenuta per verificare l’ermeticità dei tuoi imballaggi? Scopri l’AGILEAK, il tester di tenuta a vuoto ACRN per imballaggi flessibili e rigidi.

Accessori e Opzioni per il COMPRESSPACK

Per adattare il COMPRESSPACK alle specifiche esigenze di test, ACRN offre una gamma di accessori e configurazioni opzionali che ne ampliano la versatilità operativa.

  • Piastre di Compressione Personalizzate: Piastre di diverse dimensioni e geometrie per adattarsi a formati di imballaggio specifici. Disponibili in versione piana standard o con profili sagomati per campioni non convenzionali.
  • Soluzioni su Misura per Serraggio e Azionamento: Sistemi di fissaggio dedicati per testare campioni di forma irregolare, nuove confezioni o tappi, con adattamenti specifici per ogni esigenza produttiva.
  • Software di Analisi Avanzata: Pacchetto software per PC che consente un’analisi approfondita delle curve forza-deformazione, la creazione di report personalizzati, l’analisi statistica dei lotti e la gestione centralizzata dei risultati.
  • Documentazione di Qualifica (IQ/OQ/PQ): Protocolli di qualifica completi per supportare il processo di validazione dello strumento secondo le linee guida GMP, indispensabili per il settore farmaceutico.
  • Stampante Integrata: Per la stampa immediata dei risultati di test direttamente a bordo macchina, utile per la documentazione in linea di produzione.

Servizi Post-Vendita per il Tester COMPRESSPACK

Comastri Division garantisce un supporto post-vendita completo per tutti gli strumenti ACRN, assicurando la massima operatività e la conformità normativa nel tempo.

  • Installazione e Formazione (IQ/OQ): I nostri tecnici specializzati si occupano dell’installazione presso la vostra sede, della verifica funzionale (Installation Qualification) e della formazione completa del personale operativo (Operational Qualification), assicurando un avvio rapido e conforme.
  • Calibrazione e Taratura Certificata: Servizi di calibrazione periodica con certificazione COFRAC (o equivalente accreditato) per garantire che lo strumento operi sempre secondo le specifiche di fabbrica e in conformità con le normative di settore.
  • Manutenzione Ordinaria e Straordinaria: Programmi di manutenzione preventiva personalizzati per massimizzare l’affidabilità e la durata dello strumento. In caso di guasto, il nostro team interviene rapidamente con parti di ricambio originali ACRN.
  • Fornitura di Parti di Ricambio Originali: Disponibilità garantita di tutti i componenti certificati ACRN per assicurare prestazioni e sicurezza costanti nel tempo.
  • Supporto Tecnico e Applicativo: I nostri esperti sono a disposizione per consulenze sulla metodologia di test, sull’interpretazione dei dati e sullo sviluppo di nuove procedure di prova adattate alle vostre esigenze specifiche.

FAQ — Domande Frequenti sul COMPRESSPACK

Qual è la differenza tra il test di esplosione (burst test) e il test ciclico?

Il test di esplosione applica una forza di compressione crescente fino alla rottura del campione, registrando la forza massima (burst strength) e il punto di cedimento. È utilizzato per determinare la resistenza ultima dell’imballaggio e la qualità delle saldature. Il test ciclico, invece, applica carichi ripetuti di compressione e rilascio per simulare le sollecitazioni meccaniche subite durante il trasporto e lo stoccaggio. Serve a valutare la resistenza a fatica del materiale e delle saldature nel tempo. Entrambi i test sono integrati nel COMPRESSPACK e selezionabili dal touch screen.

Quale modello devo scegliere per i miei imballaggi?

La scelta dipende da due fattori: la forza di compressione richiesta e le dimensioni del campione. I modelli serie L (Large) accettano campioni fino a 340×270 mm e offrono forze da 75 a 3000 daN. I modelli serie S (Small) sono più compatti, con campioni fino a 230×132 mm e forze da 190 a 1600 daN. Il nostro team tecnico è a disposizione per una consulenza gratuita per identificare la configurazione ottimale in base ai vostri prodotti e ai requisiti normativi.

La certificazione COFRAC è inclusa?

Sì, ogni COMPRESSPACK viene fornito con un certificato di calibrazione del sensore di forza emesso da un laboratorio accreditato COFRAC (equivalente francese di ACCREDIA). Questo garantisce che lo strumento soddisfa i requisiti di accuratezza dichiarati ed è tracciabile ai campioni metrologici nazionali, un requisito fondamentale per le aziende certificate ISO 9001 e per il settore farmaceutico.

Aspetti operativi e compatibilità del COMPRESSPACK

Lo strumento richiede una linea di aria compressa?

Sì, il COMPRESSPACK funziona ad aria compressa con una pressione di esercizio standard di 6 bar (massimo 8 bar per raggiungere le forze massime). Richiede inoltre un’alimentazione elettrica a 110/230 Vdc, 50/60 Hz per l’elettronica, il display e l’acquisizione dati. Il consumo elettrico è inferiore a 0,1 kW, rendendo lo strumento estremamente efficiente dal punto di vista energetico.

È possibile esportare i dati dei test per l’analisi su PC?

Sì, il COMPRESSPACK offre una connettività completa per l’esportazione dei dati. Tramite la porta USB è possibile esportare i risultati in formato CSV e XML su chiave USB. La porta Ethernet e i protocolli RS232 e TCP-IP consentono il trasferimento diretto dei dati a PC, server o sistemi di gestione qualità. È inoltre disponibile un protocollo di comunicazione aperto per integrazioni personalizzate con piattaforme ERP e Industry 4.0.

Il COMPRESSPACK è adatto per il settore farmaceutico?

Sì, il COMPRESSPACK è ampiamente utilizzato nel settore farmaceutico per la validazione degli imballaggi flessibili (sachet, buste, pouches). La certificazione COFRAC, la tracciabilità completa dei dati, la gestione utenti e la disponibilità di documentazione di qualifica IQ/OQ/PQ lo rendono conforme ai requisiti GMP. Il software opzionale avanzato supporta inoltre la conformità alla normativa FDA 21 CFR Part 11 per i mercati regolamentati.
