NBA: Misuratore di Coppia Elettronico ad Alta Precisione
Il misuratore di coppia elettronico NBA, progettato e costruito da ACRN e distribuito in esclusiva per l’Italia da Comastri Division, è lo strumento di riferimento per il controllo preciso della coppia durante le operazioni di serraggio e allentamento nel packaging di alta gamma. Con una precisione dello 0,1% sul fondo scala e una frequenza di campionamento di 5.000 Hz, l’NBA non si limita a misurare: garantisce la perfetta integrità del prodotto, la sicurezza del consumatore e la conformità alle più stringenti normative internazionali. È scelto da aziende leader nei settori cosmetico, farmaceutico e alimentare, dove il controllo qualità rappresenta un requisito fondamentale.
In un mercato globale dove la qualità del confezionamento è direttamente correlata alla percezione del brand e alla sicurezza del prodotto, poter contare su dati di coppia affidabili, ripetibili e tracciabili è un vantaggio competitivo determinante. L’NBA risponde a questa esigenza con sensori autostabilizzanti rinforzati ad alta reattività, un’elettronica sofisticata e un’interfaccia utente progettata per l’efficienza operativa. Dalla chiusura di un flacone di lusso alla sigillatura di un farmaco salvavita, questo strumento assicura che ogni tappo sia applicato con la forza esatta richiesta, prevenendo perdite, contaminazioni e difficoltà di apertura per l’utente finale.
Principio di Funzionamento del Misuratore di Coppia

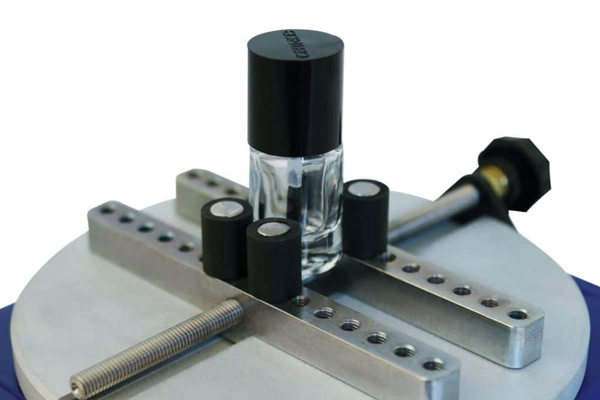

Il cuore del sistema è un sensore di coppia estensimetrico autostabilizzante rinforzato, disponibile in sei capacità intercambiabili (0,5 / 1 / 3 / 5 / 10 / 25 Nm) per adattarsi a un vasto range di applicazioni. Quando l’operatore posiziona il campione sul sistema di bloccaggio a quattro perni e avvia il test (sia in avvitamento che in svitamento), il sensore rileva la minima deformazione torsionale applicata e la converte in un segnale elettrico.
Il segnale viene processato da un convertitore analogico-digitale ad alta risoluzione con una frequenza di campionamento di 5.000 Hz. Questa velocità di acquisizione permette di catturare con estrema fedeltà tutti i micro-eventi che compongono il profilo di coppia: il picco di rottura iniziale (release torque), la coppia dinamica durante la rotazione e la coppia finale di assestamento. La risoluzione dell’output è di 0,001 Nm fino a 10 Nm e di 0,01 Nm al di sopra di tale valore.

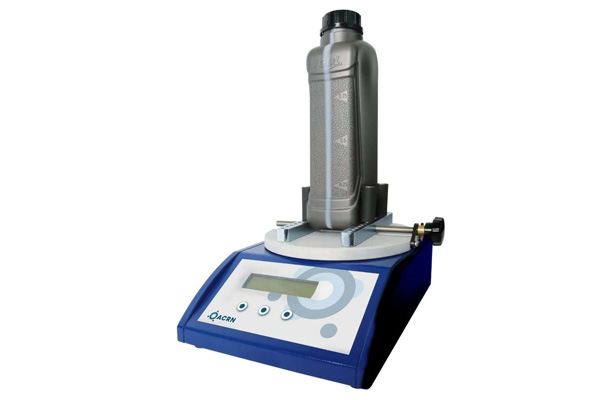

I risultati vengono visualizzati istantaneamente sul display LCD retroilluminato (80 × 21 mm). Lo strumento supporta tre modalità di misura: Max (picco), Max con limite inferiore e Reset. Un indicatore di disallineamento del sensore avvisa l’operatore in caso di problema hardware, garantendo l’affidabilità di ogni singola misura. La precisione certificata dello 0,1% sul fondo scala è garantita dalla calibrazione meticolosa e dalla stabilità intrinseca dei componenti, assicurando ripetibilità nel tempo — fattore cruciale per l’analisi statistica di processo (SPC). L’interfaccia è disponibile in francese, inglese e spagnolo.
Applicazioni del Misuratore nei Settori Industriali
L’estrema precisione e affidabilità dell’NBA lo rendono indispensabile in tutti i contesti produttivi dove la coppia di chiusura è un parametro critico di qualità.
Vantaggi Competitivi del Misuratore di Coppia
- Precisione Ineguagliabile: Con una precisione dello 0,1% sul fondo scala, l’NBA supera di gran lunga gli standard di mercato. Questa accuratezza permette di ridurre i margini di tolleranza, ottimizzare i parametri di produzione e ridurre gli scarti.
- Altissima Velocità di Campionamento: I 5.000 Hz consentono di analizzare in dettaglio il comportamento della chiusura durante l’intero processo di avvitamento/svitamento, identificando fenomeni complessi come lo stick-slip (attrito intermittente) o i difetti di filettatura, che sfuggirebbero a strumenti meno performanti.
- Tracciabilità e Connettività: L’uscita dati RS232 (standard) con protocollo di comunicazione seriale e l’opzione Ethernet permettono di integrare lo strumento nei sistemi di gestione della qualità (QMS/LIMS) aziendali. AutoOutput e software di esportazione dati opzionali completano l’offerta.
- Robustezza e Affidabilità a Lungo Termine: La protezione da sovraccarico fino al 150% con allarme acustico al superamento del 2% e i sensori autostabilizzanti rinforzati garantiscono prestazioni costanti anche dopo anni di utilizzo intensivo.
- Flessibilità Operativa: Sei capacità di sensore (da 0,5 a 25 Nm), sistema di bloccaggio versatile a 4 perni, promemoria di calibrazione programmabile e accesso amministratore protetto da password configurabile.
Eleva il tuo standard di qualità nel controllo di coppia.
Richiedi informazioniSpecifiche Tecniche del Misuratore NBA
| Parametro | Valore |
|---|---|
| Tipo di Strumento | Misuratore di coppia elettronico |
| Principio di Misura | Sensore di coppia estensimetrico autostabilizzante rinforzato |
| Precisione | ±0,1% del fondo scala |
| Frequenza di Campionamento | 5.000 Hz |
| Capacità Sensori | 0,5 / 1 / 3 / 5 / 10 / 25 Nm (intercambiabili) |
| Risoluzione Output | 0,001 Nm fino a 10 Nm; 0,01 Nm oltre |
| Modalità di Misura | Max (picco), Max con limite inferiore, Reset |
| Unità di Misura | Nm, N.cm, kgf.cm, lbf.pollice |
| Display | LCD retroilluminato, 80 × 21 mm |
| Protezione Sovraccarico | 150% della capacità nominale con allarme acustico al superamento del 2% |
| Trasmissione Dati | RS232 con protocollo di comunicazione seriale (standard) |
| Connettività Opzionale | Modulo Ethernet per integrazione in rete LAN |
| Software | AutoOutput e software di esportazione dati (opzionali) |
| Diagnostica | Indicatore di disallineamento del sensore |
| Sicurezza | Accesso amministratore tramite password configurabile |
| Promemoria Calibrazione | Programmabile |
| Lingue Interfaccia | Francese, inglese, spagnolo |
| Sistema di Bloccaggio | Standard a 4 perni regolabili |
| Alimentazione | Rete elettrica |
| Temperatura Operativa | Da +4 °C a +37 °C |
| Dimensioni (L × P × A) | 180 × 260 × 80 mm |
| Peso | 4,3 kg |
| Garanzia | 2 anni |
| Conformità | CE, ASTM D3198, ASTM D3474 |
Accessori e Opzioni per il Misuratore NBA
La piattaforma NBA è modulare e scalabile, adattandosi alle esigenze specifiche di ogni cliente attraverso una gamma di accessori e opzioni.
Servizi Post-Vendita per il Misuratore NBA
Acquistare uno strumento ACRN tramite Comastri Division significa accedere a un ecosistema di supporto che garantisce il massimo ritorno sull’investimento e la continuità operativa.
FAQ — Domande Frequenti sul Misuratore di Coppia NBA
Qual è la differenza principale tra l’NBA e lo SKILLTORK+?
L’NBA è progettato per la massima precisione (0,1% vs 0,3% dello SKILLTORK+) e velocità di campionamento (5.000 Hz vs 1.800 Hz), rendendolo la scelta ideale per applicazioni di R&D e laboratori QC che richiedono la massima accuratezza e un’analisi dettagliata del profilo di coppia. Lo SKILLTORK+ è più orientato alla produzione, con interfaccia touchscreen e gestione lotti integrata.
È possibile integrare l’NBA con il sistema gestionale aziendale (ERP/LIMS)?
Sì. Grazie all’uscita dati RS232 standard e all’opzione Ethernet, l’NBA può essere interfacciato con qualsiasi sistema software di terze parti. Il protocollo di comunicazione completo è fornito per consentire al reparto IT di sviluppare l’integrazione necessaria per automatizzare la raccolta dati.
Ogni quanto tempo è necessario calibrare lo strumento?
La frequenza di calibrazione dipende dal sistema di qualità interno e dall’intensità di utilizzo. Generalmente, si consiglia una calibrazione annuale eseguita da un centro accreditato. L’NBA dispone di una funzione di promemoria programmabile che avvisa l’operatore quando la scadenza della calibrazione si avvicina.
Conformità normativa e aspetti operativi dell’NBA
Lo strumento è conforme agli standard dell’industria farmaceutica?
Sì. Sebbene la conformità completa a normative come la FDA 21 CFR Part 11 richieda anche procedure operative e gestionali a livello aziendale, l’NBA fornisce le funzionalità tecniche necessarie: accesso protetto da password configurabile e tracciabilità dei dati (se abbinato al software opzionale), prerequisiti fondamentali per la validazione in ambiente farmaceutico.
Cosa succede in caso di sovraccarico del sensore?
Il sensore può sopportare un sovraccarico fino al 150% della capacità nominale senza subire danni. Al superamento del 2% oltre la soglia, un allarme acustico avvisa immediatamente l’operatore, prevenendo danni permanenti allo strumento.
Perché la frequenza di campionamento di 5.000 Hz è così importante?
Una frequenza di campionamento elevata è cruciale per catturare eventi molto rapidi, come il primo distacco del tappo (slip-torque) o le micro-rotture dei sigilli di garanzia, che durano pochi millisecondi. Con 5.000 campioni al secondo, l’NBA misura con precisione questi picchi istantanei, che strumenti più lenti potrebbero sottostimare o mancare completamente, fornendo un’analisi molto più ricca e fedele del comportamento della chiusura.
Qual è la risoluzione effettiva dello strumento?
La risoluzione dell’output è di 0,001 Nm per sensori fino a 10 Nm e di 0,01 Nm per il sensore da 25 Nm. Questo livello di dettaglio, combinato con la precisione dello 0,1% e il campionamento a 5.000 Hz, consente di discriminare variazioni di coppia estremamente sottili, essenziali per l’analisi statistica di processo (SPC) e il controllo qualità avanzato.
