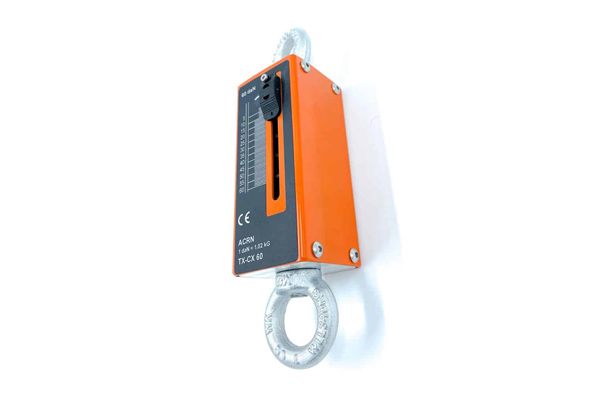

TX — Dinamometro a Trazione Meccanica per Misure Affidabili sul Campo
Il dinamometro a trazione meccanica TX, prodotto da ACRN e distribuito in esclusiva per l’Italia da Comastri Division, rappresenta la soluzione ideale per la misurazione di forze di trazione in contesti industriali dove sono richieste robustezza, semplicità d’uso e affidabilità. Progettato per operare in condizioni ambientali difficili, questo strumento si distingue per la sua insensibilità alle variazioni termiche e la sua capacità di resistere a intemperie e sollecitazioni meccaniche, garantendo misurazioni precise e ripetibili senza la necessità di alimentazione elettrica o complesse calibrazioni.
La sua concezione puramente meccanica lo rende uno strumento indispensabile per controlli rapidi e verifiche sul campo, dal settore edile a quello manifatturiero, passando per la logistica e la manutenzione industriale. Il TX è la scelta privilegiata per i professionisti che necessitano di uno strumento economico, durevole e che fornisca una lettura chiara e immediata della forza applicata, senza compromessi sulla sicurezza. Grazie a un fattore di sicurezza di 5:1 e a un sistema di arresto integrato per la protezione dai sovraccarichi, l’operatore può eseguire le misurazioni con la massima tranquillità.
Principio di Funzionamento: Semplicità Meccanica e Precisione
Il funzionamento del dinamometro TX si basa sulla legge di Hooke, che descrive la deformazione elastica di una molla. All’interno del robusto involucro in acciaio è alloggiata una molla di precisione, progettata e calibrata per deformarsi in modo lineare e prevedibile quando sottoposta a una forza di trazione.
Quando una forza viene applicata ai ganci dello strumento, la molla si allunga. Questo allungamento viene trasmesso a un indice mobile che scorre lungo una scala graduata, incisa direttamente sul corpo del dinamometro. La lettura della forza è quindi istantanea e diretta, senza l’intermediazione di componenti elettronici. Un secondo indice, detto “di massimo” e disinseribile manualmente, registra il picco di forza raggiunto durante la misurazione, consentendo all’operatore di registrare il valore anche dopo che la forza è stata rimossa.
La genialità di questo design risiede nella sua semplicità. L’assenza di elettronica elimina la necessità di batterie, alimentatori o complesse procedure di avvio. La robusta costruzione in acciaio protegge il meccanismo interno da urti, polvere e umidità, rendendolo perfetto per l’uso in cantiere, in officina o in qualsiasi ambiente industriale. Il sistema di arresto integrato previene danni da sovraccarico, bloccando la corsa della molla qualora la forza applicata superi la portata massima dello strumento. Questa caratteristica è particolarmente importante nei contesti operativi dove sovraccarichi accidentali possono verificarsi con frequenza, come nelle operazioni di sollevamento o nel tensionamento di cavi e funi.
La temperatura di esercizio, compresa tra -20 °C e +60 °C, consente l’utilizzo del TX in condizioni climatiche estreme, dalle celle frigorifere agli ambienti industriali ad alta temperatura. A differenza dei sensori elettronici, il meccanismo a molla non subisce derive termiche, garantendo una costanza di lettura che nessun dinamometro digitale può offrire senza compensazione elettronica attiva.
Applicazioni e Settori Industriali
La versatilità e la robustezza del dinamometro TX lo rendono uno strumento indispensabile in un’ampia gamma di settori e applicazioni, dove la misurazione accurata delle forze di trazione è fondamentale per la sicurezza, la qualità e la conformità normativa.
Vantaggi Competitivi del Dinamometro TX
- Robustezza e Durabilità: Costruito interamente in acciaio e progettato per resistere a urti, vibrazioni e condizioni ambientali avverse. L’assenza di componenti elettronici fragili garantisce una vita operativa eccezionalmente lunga.
- Indipendenza Energetica: Funzionando meccanicamente, non richiede batterie o fonti di alimentazione esterne. È sempre pronto all’uso, ovunque.
- Semplicità di Lettura: La scala graduata incisa e l’indice di picco consentono una lettura chiara, immediata e inequivocabile del valore di forza, riducendo al minimo il rischio di errori umani.
- Sicurezza Integrata: Il meccanismo di arresto per la protezione dai sovraccarichi e un fattore di sicurezza di 5:1 preservano l’integrità dello strumento e garantiscono la massima sicurezza per l’operatore.
- Costo-Efficacia: Investimento iniziale contenuto e costi di manutenzione quasi nulli. La sua longevità lo rende una soluzione estremamente economica nel lungo periodo.
- Insensibilità Ambientale: Il meccanismo a molla non è influenzato da variazioni di temperatura, umidità o interferenze elettromagnetiche, assicurando misurazioni stabili e affidabili in ogni contesto.
- Manutenzione Minima: Richiede solo una calibrazione periodica per garantire la precisione nel tempo, senza aggiornamenti software o sostituzione di componenti elettronici.
Necessiti di una soluzione robusta e affidabile per le tue misurazioni di trazione?
Contatta i nostri espertiSpecifiche Tecniche
La serie TX offre 7 modelli per coprire un ampio spettro di esigenze di misurazione, da 60 a 600 daN. Ogni modello è costruito con gli stessi rigorosi standard di qualità e differisce per portata, graduazione, dimensioni e peso. I modelli da TX 60 a TX 300 condividono un formato compatto (60 × 60 mm di sezione), mentre i modelli TX 400 e TX 600 adottano un corpo più largo (60 × 140 mm) per ospitare la molla di maggiore portata.
| Caratteristica | Descrizione |
|---|---|
| Principio di Misura | Deformazione elastica di una molla di precisione in acciaio |
| Modalità di Misura | Trazione |
| Lettura | Quadrante analogico con scala graduata e indice di lettura istantanea |
| Indicatore di Picco | Indice di massimo valore raggiunto, disinseribile manualmente |
| Precisione | ±4% del fondo scala, a partire da 1/10 della portata |
| Fattore di Sicurezza | 5:1 |
| Protezione Sovraccarichi | Sistema di arresto meccanico integrato |
| Materiale Corpo | Acciaio ad alta resistenza |
| Ganci di Trazione | Acciaio forgiato ad alta resistenza, girevoli |
| Temperatura di Esercizio | Da -20 °C a +60 °C |
| Manutenzione | Calibrazione periodica raccomandata (annuale) |
Gamma Modelli: Portate e Dimensioni
La tabella seguente riporta i dati tecnici completi di ciascun modello, come da scheda prodotto ufficiale ACRN. Per ottenere la massima precisione, si consiglia di scegliere un modello la cui portata massima sia circa il 150–200% del valore di forza che si prevede di misurare più frequentemente.
Servizi Post-Vendita Comastri Division
L’acquisto di un dinamometro ACRN tramite Comastri Division garantisce l’accesso a un pacchetto completo di servizi post-vendita per mantenere le prestazioni ottimali nel tempo.
FAQ — Domande Frequenti sul Dinamometro TX
Qual è la differenza tra un dinamometro meccanico e uno elettronico?
Un dinamometro meccanico come il TX utilizza una molla e una scala graduata per una lettura diretta: è estremamente robusto, non richiede alimentazione e ha un costo inferiore. È ideale per misure rapide sul campo. Un dinamometro elettronico (a cella di carico) offre una precisione superiore, funzionalità avanzate come la registrazione dati e la connettività a PC, ma è più delicato, richiede alimentazione e ha un costo maggiore. Per applicazioni che richiedono connettività e gestione dati, ACRN propone il modello EPX-T.
Ogni quanto tempo è necessario calibrare il dinamometro TX?
Come linea guida generale, si consiglia una calibrazione annuale per garantire che la precisione rimanga entro le specifiche dichiarate (±4% del fondo scala). Per applicazioni critiche o ad alta frequenza di utilizzo, potrebbe essere opportuno un intervallo di 6 mesi. La frequenza dipende anche dalle procedure interne del sistema di qualità aziendale.
Lo strumento è resistente all’acqua e alla polvere?
Il dinamometro TX è progettato per essere robusto e resistente alle intemperie. Il suo involucro in acciaio offre una buona protezione contro polvere, umidità e spruzzi d’acqua occasionali, rendendolo adatto all’uso in cantiere o in ambienti industriali. Tuttavia, non è certificato con un grado di protezione IP specifico e non deve essere immerso in liquidi.
Cosa significa “fattore di sicurezza 5:1”?
Un fattore di sicurezza 5:1 indica che la struttura portante dello strumento (corpo e ganci) è progettata per resistere a un carico statico pari a cinque volte la portata massima indicata sulla scala, prima di arrivare al punto di rottura. Non significa che lo strumento possa misurare fino a quel valore, ma è una garanzia di sicurezza fondamentale che previene rotture catastrofiche in caso di sovraccarichi accidentali.
Aspetti tecnici e manutenzione del dinamometro TX
È possibile utilizzare il dinamometro per misurare forze di compressione?
No, il modello TX è progettato esclusivamente per misurare forze di trazione. Per la misurazione di forze di compressione, ACRN produce la serie complementare CX, che utilizza un principio di funzionamento simile ma è strutturata per lavorare in compressione. L’uso di un dinamometro a trazione per applicazioni di compressione può danneggiare lo strumento e fornire letture errate.
Perché la precisione è indicata come “±4% del fondo scala”?
“Fondo scala” si riferisce alla portata massima del dinamometro. Un errore del ±4% significa che per il modello TX 600, qualsiasi lettura avrà un’incertezza di ±24 daN (4% di 600). Questo errore è costante su tutta la scala. Per misurare forze piccole con maggiore accuratezza, è preferibile usare un dinamometro con portata inferiore, in modo che l’errore assoluto sia minore.
