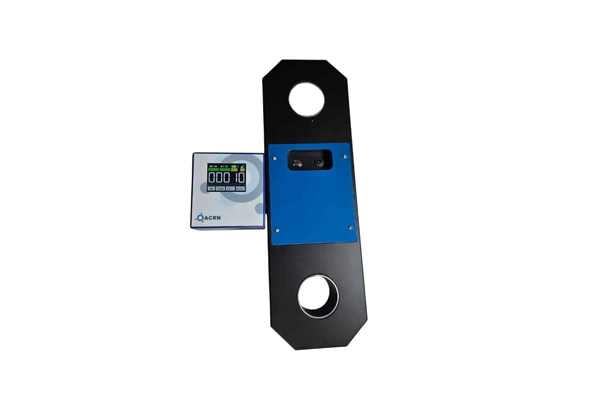

EPX-T: Dinamometro Elettronico per Trazione e Sollevamento con Display Remoto
Il dinamometro elettronico industriale EPX-T di ACRN è una soluzione d’avanguardia per la misurazione di precisione delle forze di trazione e del sollevamento di carichi sospesi, con un ampio spettro operativo che va dai 300 kg fino alle 25 tonnellate. Lo strumento integra una tecnologia completamente digitale basata su cella di carico a estensimetri, che elimina alla radice la necessità di interventi o regolazioni manuali tipici dei dinamometri meccanici, semplificando drasticamente le operazioni quotidiane in ambito produttivo, logistico e cantieristico.
La caratteristica distintiva dell’EPX-T è il display remoto con interfaccia touchscreen, che consente agli operatori di monitorare le forze applicate in tempo reale da una distanza di sicurezza fino a 30 metri in campo aperto. Questa funzionalità migliora drasticamente la sicurezza, eliminando la necessità di trovarsi in prossimità di carichi potenzialmente pericolosi, e aumenta l’efficienza operativa, permettendo una lettura chiara e immediata anche in condizioni di scarsa visibilità o in posizioni difficilmente accessibili. Con una precisione dello 0,3% sul fondo scala, un fattore di sicurezza di 4:1 e un’autonomia operativa di 12 ore, l’EPX-T è lo strumento ideale per professionisti che richiedono affidabilità certificata e prestazioni superiori.
Principio di Funzionamento del Dinamometro

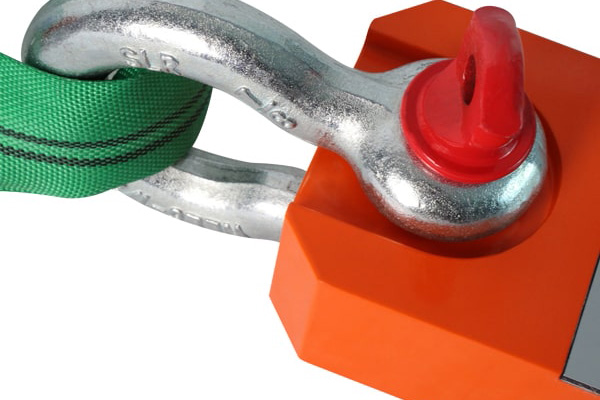

Il cuore del dinamometro EPX-T è una cella di carico a estensimetro di alta precisione, un trasduttore che converte la forza meccanica di trazione in un segnale elettrico misurabile. Quando una forza viene applicata allo strumento attraverso i grilli di ancoraggio, la cella di carico subisce una deformazione elastica minima. Questa deformazione altera la resistenza elettrica degli estensimetri (sensori a film sottile) incollati al suo interno. La variazione di resistenza, direttamente proporzionale alla forza applicata, viene misurata da un circuito elettronico avanzato, convertita in formato digitale e calibrata per fornire una lettura accurata in diverse unità di misura (kg, lbs, daN).
Il processo di misurazione è gestito da un microprocessore integrato che campiona il segnale migliaia di volte al secondo, garantendo una risposta dinamica e la cattura precisa anche dei picchi di forza istantanei. A differenza dei dinamometri meccanici, che si basano sulla deformazione di una molla e sono soggetti a usura, isteresi e imprecisioni dovute a variazioni di temperatura, la tecnologia digitale dell’EPX-T offre una stabilità e una ripetibilità a lungo termine eccezionali.
Il segnale digitale viene trasmesso in modalità wireless all’unità di visualizzazione remota dotata di un ampio display LCD a 5 cifre (53 × 38 mm) con interfaccia touchscreen. La comunicazione radio stabile permette all’operatore di posizionarsi fino a 30 metri in campo aperto. Il display consente l’accesso a funzioni avanzate: tara (azzeramento automatico o manuale del peso del carico di aggancio), peak hold (mantenimento del picco di forza) e selezione dell’unità di misura. Il display è alimentato da una batteria da 3,7 V / 1,48 A con indicatore di livello integrato, garantendo fino a 12 ore di funzionamento continuo.
Applicazioni del Dinamometro nei Settori Industriali
La versatilità e la robustezza del dinamometro EPX-T lo rendono uno strumento indispensabile in una vasta gamma di settori industriali, dove la misurazione accurata delle forze di trazione e il controllo dei carichi sono fondamentali per la sicurezza, la conformità normativa e l’efficienza operativa.
Vantaggi Competitivi del Dinamometro
- Sicurezza Operativa Massima: Il display remoto permette agli operatori di monitorare i carichi a distanza di sicurezza (fino a 30 m), riducendo drasticamente il rischio di incidenti in caso di rottura o caduta del carico.
- Precisione Certificata: Con una precisione dello 0,3% sul fondo scala, l’EPX-T fornisce dati affidabili e ripetibili, essenziali per il controllo qualità e la conformità alle normative internazionali (Direttiva Macchine 2006/42/CE, ASME B30.26, EN 13155).
- Flessibilità e Portabilità: L’alimentazione a batteria con 12 ore di autonomia e il design compatto consentono di utilizzare lo strumento in qualsiasi ambiente, sia in stabilimento che in campo, senza vincoli di cavi.
- Robustezza e Durabilità: Costruito con materiali di alta qualità e un fattore di sicurezza di 4:1, l’EPX-T è progettato per resistere alle condizioni operative più severe, garantendo un investimento a lungo termine.
- Facilità d’Uso: L’interfaccia touchscreen intuitiva e l’assenza di regolazioni manuali complesse riducono i tempi di formazione e minimizzano il rischio di errori operativi.
- Gamma Completa da 3 a 25 Tonnellate: Cinque modelli con capacità da 3.000 a 25.000 daN permettono di scegliere la configurazione più adatta a ogni specifica esigenza, ottimizzando l’investimento.
Migliora la sicurezza e la precisione delle tue operazioni di sollevamento.
Contatta i nostri espertiSpecifiche Tecniche del Dinamometro EPX-T
La tabella seguente riassume le caratteristiche tecniche comuni a tutti i modelli della serie EPX-T.
| Parametro | Valore |
|---|---|
| Tipo di Strumento | Dinamometro elettronico per trazione e sollevamento |
| Precisione | ±0,3% del fondo scala |
| Fattore di Sicurezza | 4:1 |
| Unità di Misura | kg, lbs, daN |
| Display | Remoto, touchscreen LCD a 5 cifre (53 × 38 mm) |
| Distanza di Trasmissione | Fino a 30 m (campo aperto, senza ostacoli) |
| Funzioni Principali | Lettura in tempo reale, Tara (automatica/manuale), Peak Hold |
| Alimentazione Display | Batteria 3,7 V / 1,48 A con indicatore di livello |
| Autonomia Operativa | 12 ore |
| Temperatura di Esercizio | Da +5 °C a +35 °C |
| Garanzia | 2 anni |
Modelli e Varianti del Dinamometro EPX-T
La serie EPX-T è disponibile in cinque modelli per coprire un vasto range di capacità di carico. La scelta del modello corretto è fondamentale per ottimizzare le prestazioni: un dinamometro sovradimensionato potrebbe non avere la risoluzione necessaria per carichi leggeri, mentre uno sottodimensionato rappresenterebbe un rischio per la sicurezza.
Servizi Post-Vendita per il Dinamometro EPX-T
Comastri Division garantisce un supporto post-vendita completo per tutti gli strumenti ACRN distribuiti sul territorio italiano.
FAQ — Domande Frequenti sul Dinamometro EPX-T
Qual è la differenza tra un dinamometro elettronico e uno meccanico?
La differenza fondamentale risiede nella tecnologia di misurazione. Un dinamometro meccanico utilizza una molla che si deforma sotto carico, con una precisione inferiore (spesso ±2% o più) e suscettibilità a usura, isteresi e variazioni termiche. Un dinamometro elettronico come l’EPX-T usa una cella di carico a estensimetri, offrendo una precisione molto più elevata (0,3%), maggiore stabilità nel tempo e funzionalità avanzate come il display remoto wireless e la funzione peak hold.
La distanza di trasmissione di 30 metri è garantita in ogni condizione?
La distanza di 30 metri si riferisce a un ambiente in campo aperto, senza ostacoli significativi (muri spessi, strutture metalliche o altre fonti di interferenza radio) tra il dinamometro e il display remoto. In ambienti industriali complessi, la portata effettiva potrebbe ridursi. Si consiglia di eseguire un test di connessione prima di iniziare le operazioni di sollevamento critiche.
Cosa significa un fattore di sicurezza di 4:1?
Un fattore di sicurezza di 4:1 indica che lo strumento è progettato per resistere a un carico statico pari a quattro volte la sua capacità nominale massima senza subire una rottura strutturale. Ad esempio, un modello da 10.000 daN ha un carico di rottura minimo di 40.000 daN. Questo è un requisito fondamentale per le attrezzature di sollevamento, che garantisce un margine di sicurezza contro carichi imprevisti o shock dinamici.
Aspetti operativi e calibrazione dell’EPX-T
È necessario calibrare lo strumento appena ricevuto?
No. Ogni dinamometro EPX-T viene fornito con un certificato di calibrazione di fabbrica che ne attesta la precisione. La ricalibrazione periodica (solitamente annuale, a seconda dell’uso e delle normative interne) è tuttavia necessaria per mantenere la conformità e garantire l’accuratezza nel tempo. Comastri Division offre servizi di ricalibrazione accreditati.
L’EPX-T può misurare forze di compressione?
No, il modello EPX-T è progettato specificamente per misurare forze di trazione. L’applicazione di forze di compressione potrebbe danneggiare la cella di carico. Per la misurazione di forze di compressione su imballaggi, ACRN offre strumenti specifici come il COMPRESSPACK.
Quali normative di sicurezza si applicano ai dinamometri per sollevamento?
I dinamometri utilizzati in applicazioni di sollevamento devono essere conformi a diverse normative internazionali e direttive europee, tra cui la Direttiva Macchine 2006/42/CE. Standard come ASME B30.26 e EN 13155 specificano i requisiti per le attrezzature amovibili di presa del carico, inclusi i fattori di sicurezza, la marcatura e i test. L’EPX-T è progettato in conformità con questi standard per garantire la massima sicurezza.
Come scegliere il modello EPX-T corretto?
La scelta dipende dal carico massimo previsto e dalla risoluzione necessaria. Il modello deve avere una capacità superiore al carico massimo atteso, ma non eccessivamente sovradimensionato per non perdere risoluzione. Ad esempio, per carichi fino a 5 tonnellate il modello EPX-T 6000 daN (incremento 5 daN) offre il miglior compromesso tra capacità e precisione. Per carichi fino a 15 tonnellate, il modello EPX-T 20000 daN (incremento 20 daN) è la scelta appropriata. Il nostro team tecnico è a disposizione per supportare la selezione.
