CTS: Sistema di Prova di Tenuta Pneumatico per Imballaggi Industriali
Il CTS (Container Test System) di ACRN è un sistema di prova di tenuta interamente pneumatico, progettato per verificare l’ermeticità di imballaggi industriali come fiale, bottiglie e flaconi con un metodo visivo diretto, rapido e affidabile. Lo strumento offre prestazioni analoghe al modello CTE, ma con una struttura specificamente ottimizzata per gli ambienti di produzione, dove robustezza, semplicità operativa e velocità di esecuzione sono requisiti prioritari. Il CTS integra un generatore di vuoto Venturi, una valvola di controllo per la gestione precisa del flusso d’aria compressa e un manometro analogico ad ago (manovacuometro) per una lettura immediata della depressione, eliminando la dipendenza da componenti elettronici e garantendo una stabilità di misura costante nel tempo.
Principio del Test Visivo a Bolle del CTS

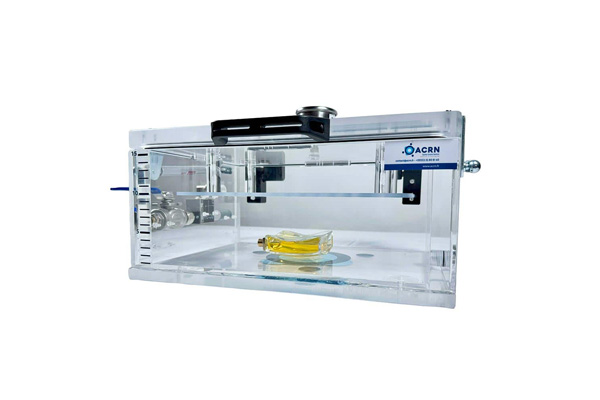

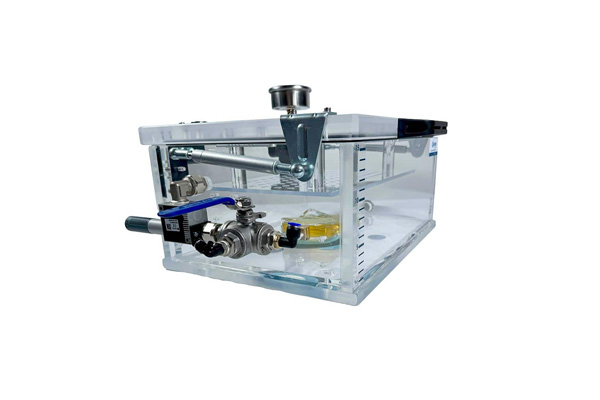

Il principio di funzionamento è basato sul test visivo a bolle: il campione viene posizionato all’interno di una cassa in PMMA trasparente con cerniera, immerso in acqua o soluzione colorata, e sottoposto a una depressione controllata fino a -830 mBar (standard con Venturi) o fino a -920 mBar con pompa per il vuoto esterna opzionale. Se il contenitore presenta una perdita, l’aria fuoriesce sotto forma di bollicine visibili a occhio nudo, consentendo all’operatore di identificare immediatamente il punto esatto del difetto. L’assenza di bolle per tutta la durata del test conferma l’integrità del campione. Questa configurazione — priva di elettronica, software e alimentazione elettrica nella versione standard — rende il CTS uno strumento virtualmente indistruttibile, con costi di esercizio e manutenzione minimi, ideale per controlli ad alta frequenza direttamente a bordo linea di produzione.
Principio di Funzionamento: Test Visivo a Depressione
Il funzionamento del CTS si basa sul metodo dell’emissione di bolle in vuoto, una tecnica di controllo non distruttiva (NDT) conforme allo standard internazionale ASTM D3078. Il processo è interamente visivo e si svolge in pochi passaggi. L’operatore inserisce il campione — una fiala, un flacone, una bottiglia — all’interno della cassa in PMMA trasparente, tipicamente immergendolo in acqua o in una soluzione colorata per facilitare l’individuazione delle perdite. Il coperchio a cerniera viene chiuso, assicurando la tenuta della camera.
A questo punto, il sistema pneumatico genera una depressione all’interno della cassa. Nella configurazione standard, il generatore di vuoto Venturi, alimentato da aria compressa a 6-8 bar collegata tramite tubo Rislan® da 8 mm, crea una depressione fino a -830 mBar. La valvola di controllo permette all’operatore di regolare con precisione il livello di vuoto desiderato. Il manovacuometro a lancetta, con risoluzione di 50 mBar e precisione di ±2%, visualizza in tempo reale la pressione nella camera.
Se il contenitore non è perfettamente ermetico, la differenza di pressione tra l’interno del campione e l’ambiente della camera forza l’aria intrappolata a fuoriuscire attraverso il punto di perdita, manifestandosi come una fila di bollicine chiaramente visibili attraverso le pareti trasparenti della cassa. L’operatore può così identificare non solo la presenza della perdita, ma anche la sua posizione esatta — informazione preziosa per il reparto produzione ai fini della correzione del processo di sigillatura. L’assenza di bolle per l’intera durata del test conferma la conformità del campione.
Due Configurazioni di Generazione del Vuoto
Il CTS è disponibile in due configurazioni per adattarsi a diverse esigenze operative e infrastrutturali:
- Configurazione Standard (Venturi): Il generatore di vuoto Venturi utilizza l’aria compressa della rete aziendale (6-8 bar) per creare la depressione. Non richiede alimentazione elettrica. Capacità massima: -830 mBar. Ideale per ambienti di produzione dotati di linea di aria compressa.
- Configurazione con Pompa Esterna: Per laboratori privi di aria compressa o per applicazioni che richiedono un vuoto più spinto, il CTS può essere collegato a una pompa per il vuoto esterna (non fornita di serie). Capacità massima: -920 mBar. Questa configurazione aumenta la sensibilità del test, consentendo di rilevare micro-perdite di dimensioni ancora più ridotte.
Applicazioni del Sistema di Tenuta CTS nei Settori Industriali
La versatilità e l’affidabilità del CTS lo rendono uno strumento indispensabile in numerosi contesti industriali dove l’integrità della chiusura è un parametro di qualità critico. La sua capacità di testare un’ampia gamma di contenitori rigidi e semi-rigidi lo posiziona come una soluzione trasversale per molteplici esigenze produttive.
Referenze Internazionali
La fiducia nella tecnologia ACRN è testimoniata da leader di mercato globali come L’Oréal, Sanofi, Danone, Nestlé, Pierre Fabre, General Mills e Chanel, che si affidano a questi sistemi per garantire i loro elevati standard qualitativi.
Vantaggi Competitivi del Sistema CTS
- Funzionamento Interamente Pneumatico: L’assenza di componenti elettronici rende il CTS insensibile a interferenze elettromagnetiche, sbalzi di tensione e obsolescenza software. La meccanica pneumatica garantisce una durata operativa eccezionale con minima manutenzione.
- Nessuna Alimentazione Elettrica (versione Venturi): Nella configurazione standard, il CTS richiede esclusivamente una linea di aria compressa (6-8 bar), eliminando i costi legati al consumo elettrico e semplificando l’installazione in qualsiasi punto della linea di produzione.
- Controllo Visivo a 360°: La cassa interamente in PMMA trasparente ad alto spessore, con coperchio a cerniera, offre una visibilità completa del campione durante il test, permettendo di identificare con precisione il punto esatto della perdita.
- Robustezza Industriale: La struttura in PMMA ad alto spessore e i componenti pneumatici di qualità garantiscono una costruzione solida, progettata per resistere all’usura degli ambienti di produzione intensiva.
- Doppia Opzione di Vuoto: La possibilità di scegliere tra generatore Venturi (-830 mBar) e pompa esterna (-920 mBar) adatta lo strumento a qualsiasi esigenza di sensibilità e infrastruttura disponibile.
- Conformità Normativa: Il principio di funzionamento è conforme allo standard ASTM D3078, facilitando l’integrazione dello strumento all’interno di procedure di qualità certificate ISO 9001 e GMP.
- Costo di Esercizio Ridotto: La manutenzione si limita alla pulizia periodica della cassa e al controllo delle guarnizioni. Il manometro analogico non richiede aggiornamenti software né alimentazione dedicata.
Assicura l’integrità dei tuoi prodotti con un controllo qualità a prova di errore.
Contatta i nostri espertiSpecifiche Tecniche del Sistema di Tenuta CTS
La tabella seguente riassume le caratteristiche tecniche del sistema di prova di tenuta CTS, come da scheda prodotto ACRN.
| Parametro | Valore |
|---|---|
| Tipo di Strumento | Sistema di prova di tenuta a vuoto, interamente pneumatico |
| Principio del Test | Visivo (emissione di bolle in depressione) |
| Capacità di Vuoto (Standard Venturi) | Fino a -830 mBar |
| Capacità di Vuoto (Pompa Esterna) | Fino a -920 mBar |
| Aspirazione | Rete aria compressa (generatore Venturi) |
| Alimentazione Pneumatica | Aria compressa 6-8 bar, collegamento tubo Rislan® da 8 mm |
| Alimentazione Elettrica | Non richiesta (versione Venturi) |
| Cassa | PMMA trasparente ad alto spessore con cerniera |
| Campo di Misura | Da -0,1 a -0,85 bar (pressione relativa) |
| Lettura della Depressione | Manovacuometro a lancetta (analogico) |
| Risoluzione Manometro | 50 mBar |
| Precisione | ±2% del fondo scala |
| Temperatura di Esercizio | Da 0 °C a +40 °C |
| Dimensioni Camera | Disponibile in 14 misure standard e versioni su misura |
| Standard di Riferimento | ASTM D3078 |
| Garanzia | 2 anni |
Accessori e Varianti per il CTS
Per massimizzare la flessibilità e l’efficacia del CTS, ACRN offre una serie di accessori e varianti progettati per adattare lo strumento a specifiche esigenze di test e normative di settore.
Servizi Post-Vendita per il Sistema di Tenuta CTS
Comastri Division garantisce un supporto post-vendita completo per tutti gli strumenti ACRN, assicurando la massima operatività e la conformità normativa nel tempo.
FAQ — Domande Frequenti sul Sistema CTS
Il test con il CTS è distruttivo?
No, il metodo dell’emissione di bolle in vuoto è un controllo non distruttivo (NDT). Il campione, se conforme, non subisce alcun danno e può essere reimmesso nel ciclo produttivo. Solo i campioni che risultano non conformi (ovvero che presentano perdite) vengono scartati. Questo consente di eseguire controlli a campione senza sprechi di prodotto.
Qual è la differenza tra il CTS e il CTE?
Entrambi i modelli condividono lo stesso principio di funzionamento pneumatico e la cassa in PMMA trasparente. La differenza principale è nella destinazione d’uso: il CTS è ottimizzato per l’uso intensivo in ambienti di produzione, con una struttura e una componentistica pensate per resistere a cicli di lavoro continui e per semplificare al massimo l’interazione dell’operatore di linea. Il CTE è invece orientato a un utilizzo più versatile in laboratorio. Entrambi raggiungono la stessa capacità di vuoto e utilizzano lo stesso tipo di manometro.
È possibile testare imballaggi flessibili come buste e doypack?
Il CTS è progettato primariamente per contenitori rigidi e semi-rigidi (fiale, flaconi, bottiglie), ma la scheda tecnica ACRN indica che può essere utilizzato anche per imballaggi flessibili. Per applicazioni specifiche su packaging flessibile con esigenze di tracciabilità digitale e test automatizzati, ACRN offre il modello AGILEAK, dotato di interfaccia touch screen e connettività avanzata.
Aspetti operativi e manutenzione del CTS
Quanto dura un ciclo di test?
La durata del test dipende dal prodotto, dal livello di vuoto richiesto e dalle specifiche di qualità interne. Generalmente, un ciclo completo — comprensivo della fase di raggiungimento del vuoto e della fase di osservazione — dura tra i 30 e i 60 secondi, permettendo un controllo rapido e statisticamente significativo della produzione anche su grandi volumi.
È necessaria una manutenzione speciale?
La manutenzione del CTS è estremamente ridotta, grazie alla sua natura interamente pneumatica. Le operazioni ordinarie includono la pulizia della cassa in PMMA, la verifica periodica dello stato della guarnizione del coperchio a cerniera e il controllo delle connessioni pneumatiche. Si raccomanda una calibrazione annuale del manometro per garantire l’accuratezza delle misure nel tempo.
Il CTS può funzionare senza aria compressa?
Sì, nella configurazione con pompa per il vuoto esterna. In questo caso, la depressione viene generata dalla pompa elettrica anziché dal generatore Venturi, eliminando la necessità di una linea di aria compressa. Questa configurazione raggiunge un vuoto più spinto (fino a -920 mBar) ed è ideale per laboratori non dotati di rete pneumatica o per applicazioni che richiedono una sensibilità di rilevamento superiore.
