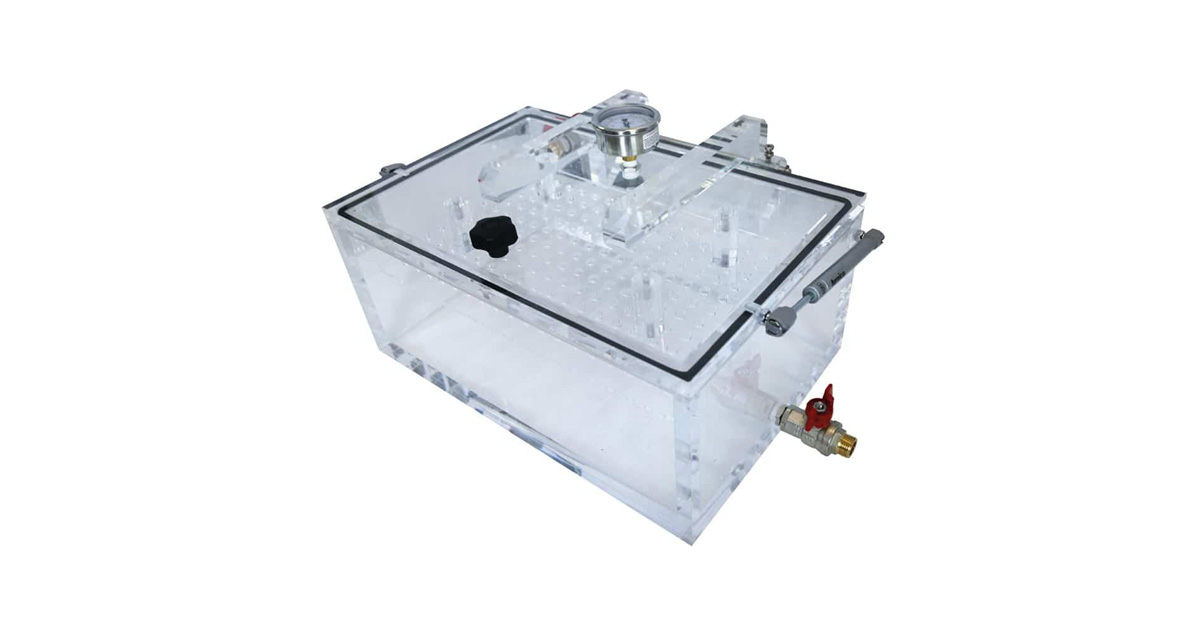

Scatola di Tenuta con Coperchio in PMMA: Camera a Vuoto per Test a Immersione
La Scatola di Tenuta con Coperchio di ACRN rappresenta lo standard di riferimento per l’esecuzione di test di tenuta (leak test) tramite il metodo della bolla a immersione, in conformità con la normativa internazionale ASTM D3078. Progettata per offrire massima visibilità, efficienza e robustezza, questa camera a vuoto è un accessorio indispensabile per i tester di tenuta come i modelli AGILEAK e ATS. Realizzata in polimetilmetacrilato (PMMA) trasparente di alto spessore (20–25 mm), la scatola di tenuta con coperchio permette un’osservazione a 360 gradi del campione immerso, garantendo l’individuazione immediata e inequivocabile di qualsiasi perdita.
L’accesso superiore, garantito da un coperchio facilmente rimovibile, è stato studiato per ottimizzare il flusso di lavoro in laboratorio e a bordo linea. Questa configurazione della scatola di tenuta con coperchio consente un posizionamento e una rimozione dei campioni estremamente rapida, riducendo i tempi morti tra un test e l’altro. La guarnizione perimetrale assicura una tenuta del vuoto perfetta e costante, eliminando il rischio di falsi negativi e garantendo la piena ripetibilità delle misurazioni. Con 14 misure standard che coprono volumi da 7 a 60 litri e la possibilità di realizzare versioni completamente su misura, la scatola di tenuta con coperchio ACRN si adatta a qualsiasi tipo di imballaggio, dai piccoli flaconi farmaceutici ai grandi contenitori alimentari.
Principio di Funzionamento della Scatola di Tenuta con Coperchio
Il funzionamento della scatola di tenuta con coperchio si basa su un principio fisico semplice ma estremamente efficace, normato dalla ASTM D3078 — Standard Test Method for Determination of Leaks in Flexible Packaging by Bubble Emission. Il campione da testare viene completamente immerso in un liquido, tipicamente acqua, all’interno della camera. Successivamente, il coperchio viene posizionato e il sistema viene connesso a una fonte di vuoto, come un tester di tenuta AGILEAK.
Applicando un livello di depressione controllato, la differenza di pressione tra l’interno dell’imballaggio e l’ambiente circostante (l’acqua nella camera) viene accentuata. Se l’imballaggio presenta una perdita (una microforatura, una saldatura difettosa, una chiusura non ermetica), l’aria o il gas contenuto al suo interno fuoriuscirà, manifestandosi come una scia di bolle visibili. La localizzazione precisa del punto di perdita è immediata.
Confronto con Metodi di Test Alternativi
Sebbene esistano altri metodi per il rilevamento delle perdite, come il test a caduta di pressione (pressure decay) o l’uso di gas traccianti (elio), il test a immersione sottovuoto con una scatola di tenuta con coperchio trasparente rimane uno dei più diffusi per la sua semplicità, immediatezza e basso costo operativo. A differenza del test a caduta di pressione, che fornisce un dato quantitativo sulla perdita ma non la sua localizzazione, il metodo della bolla permette di identificare visivamente ed esattamente il punto debole dell’imballaggio. Questo feedback visivo è fondamentale in fase di R&D per migliorare il design del packaging o in produzione per correggere rapidamente un problema sulla linea di saldatura. I sistemi a gas tracciante, pur essendo estremamente sensibili, sono molto più complessi, costosi e richiedono un ambiente controllato, rendendoli meno adatti a controlli rapidi e frequenti a bordo linea.
Importanza della Normativa ASTM D3078
La conformità allo standard ASTM D3078 non è un dettaglio trascurabile. Questa normativa definisce una procedura standardizzata per l’esecuzione del test, garantendo che i risultati ottenuti siano ripetibili e confrontabili, non solo all’interno dello stesso stabilimento ma anche tra diversi laboratori o tra fornitore e cliente. Adottare un metodo conforme a uno standard internazionale riconosciuto rafforza l’affidabilità del proprio sistema di controllo qualità e fornisce una base solida in caso di dispute commerciali o non conformità. La scatola di tenuta con coperchio ACRN, utilizzata in combinazione con un sistema di controllo del vuoto preciso, permette di operare in piena aderenza a questa e altre normative di settore.
Applicazioni nei Settori Industriali
La versatilità e l’affidabilità delle scatole di tenuta ACRN le rendono uno strumento cruciale in tutti i settori dove l’integrità dell’imballaggio è un requisito non negoziabile per la sicurezza del prodotto, la conformità normativa e la brand reputation.
Vantaggi Competitivi della Scatola di Tenuta con Coperchio ACRN
- Costruzione Robusta e Durevole: Realizzata in PMMA di alta qualità con uno spessore di 20–25 mm, la scatola di tenuta con coperchio è progettata per resistere all’uso intensivo in ambienti industriali, garantendo una lunga vita operativa senza deformazioni o crepe.
- Massima Visibilità: La trasparenza cristallina del materiale offre una visione a 360° del campione, un fattore determinante per l’identificazione rapida e accurata del punto di perdita durante il test a immersione.
- Efficienza Operativa: Il design con coperchio superiore facilita e velocizza il posizionamento e la rimozione dei campioni, ottimizzando i tempi di ciclo del controllo qualità e aumentando la produttività.
- Tenuta del Vuoto Garantita: La guarnizione perimetrale di alta qualità assicura una chiusura ermetica perfetta, mantenendo il livello di depressione stabile per tutta la durata del test e garantendo risultati affidabili e ripetibili.
- Ampia Gamma di Misure e Personalizzazione: Con 14 modelli standard e la possibilità di creare versioni su misura, le scatole ACRN si adattano a imballaggi di qualsiasi forma e dimensione.
Hai bisogno di una soluzione personalizzata per i tuoi test di tenuta?
Contatta i nostri espertiSpecifiche Tecniche della Scatola di Tenuta con Coperchio
Le scatole di tenuta con coperchio ACRN sono disponibili in una vasta gamma di dimensioni per coprire ogni possibile esigenza applicativa. La scelta del modello dipende dal volume e dalle dimensioni dei campioni da testare.
| Parametro | Valore |
|---|---|
| Materiale di Costruzione | Polimetilmetacrilato (PMMA) trasparente |
| Spessore Pareti | 20 – 25 mm (a seconda del modello) |
| Numero Modelli Standard | 14 |
| Range Volumi | Da 7 a 60 litri |
| Range Dimensioni Esterne | Da 290 × 240 × 190 mm a 550 × 450 × 350 mm |
| Configurazione | Accesso superiore con coperchio rimovibile |
| Guarnizione | Guarnizione perimetrale per tenuta del vuoto |
| Compatibilità Strumenti | Tester di tenuta AGILEAK, ATS e altri sistemi a vuoto |
| Normativa di Riferimento | ASTM D3078 (Bubble Emission Test) |
| Opzioni | Versioni su misura per dimensioni e forme specifiche |
Gamma Modelli della Scatola di Tenuta con Coperchio: Dimensioni e Volumi
La tabella seguente riporta le dimensioni utili interne, le dimensioni esterne, il peso, lo spessore e il volume di ciascun modello standard disponibile.
Servizi Post-Vendita per la Scatola di Tenuta con Coperchio
In qualità di distributore esclusivo per l’Italia, Comastri Division offre un pacchetto completo di servizi a valore aggiunto per tutti gli strumenti e accessori ACRN, garantendo al cliente un supporto costante e qualificato in ogni fase.
FAQ — Domande Frequenti sulla Scatola di Tenuta con Coperchio
Qual è il vantaggio di una scatola di tenuta con coperchio in PMMA rispetto ad altri materiali?
Il vantaggio principale del Polimetilmetacrilato (PMMA) è la sua trasparenza ottica superiore, che permette un’ispezione visiva a 360° del campione senza distorsioni. A differenza dell’acciaio inossidabile, non nasconde nessuna angolazione. Rispetto ad altri polimeri trasparenti come il policarbonato, il PMMA offre una maggiore resistenza ai graffi e un’eccellente stabilità dimensionale nel tempo, garantendo che la camera mantenga la sua integrità e trasparenza anche dopo un uso prolungato.
È possibile utilizzare liquidi diversi dall’acqua per il test?
Sì, sebbene l’acqua sia il liquido più comune per la sua disponibilità e sicurezza, è possibile utilizzare altri liquidi a seconda dell’applicazione. Ad esempio, per prodotti sensibili all’acqua, si possono usare oli a bassa viscosità o soluzioni specifiche. È tuttavia fondamentale verificare la compatibilità chimica del liquido con il PMMA per evitare danni alla scatola di tenuta con coperchio. In caso di dubbi, è consigliabile consultare il supporto tecnico.
Come si sceglie la dimensione corretta della scatola di tenuta con coperchio?
La dimensione ideale dovrebbe permettere di immergere completamente il campione più grande da testare, mantenendo una distanza sufficiente dalle pareti e dal fondo (almeno 2–3 cm) per consentire una chiara visualizzazione delle bolle. Un volume eccessivo richiederebbe più tempo e energia per creare il vuoto. Il team tecnico di Comastri Division può assistervi nella scelta del modello standard più adatto o nella progettazione di una soluzione su misura.
Manutenzione e utilizzo della scatola di tenuta con coperchio
La scatola di tenuta con coperchio necessita di manutenzione?
La manutenzione è minima ma importante. È consigliabile pulire regolarmente la scatola con un panno morbido e un detergente neutro per mantenere la massima trasparenza. È fondamentale evitare solventi aggressivi o alcol, che possono opacizzare o danneggiare il PMMA. La guarnizione del coperchio dovrebbe essere ispezionata periodicamente per verificare l’assenza di crepe o usura e sostituita se necessario per garantire una tenuta del vuoto perfetta.
Quale livello di vuoto si deve applicare?
Il livello di vuoto (o depressione) dipende dal tipo di imballaggio, dalla sua resistenza strutturale e dalla sensibilità del test richiesta. Normative di settore o procedure interne spesso specificano i parametri esatti. In generale, si applica un vuoto sufficiente a creare una differenza di pressione significativa senza causare il collasso o la deformazione dell’imballaggio. Strumenti come l’AGILEAK permettono di programmare e controllare con precisione il livello di vuoto desiderato.
È possibile avere una scatola di tenuta con coperchio con dimensioni non standard?
Sì. Oltre ai 14 modelli standard, ACRN è specializzata nella progettazione e realizzazione di scatole di tenuta su misura. È possibile adattare lunghezza, larghezza, altezza e persino la forma per accomodare imballaggi particolari, componenti industriali o qualsiasi altro prodotto che richieda un test di tenuta a immersione.
