CX — Dinamometro a Compressione Meccanica
Il dinamometro a compressione meccanica CX di ACRN, distribuito in esclusiva per l’Italia da Comastri Division, è uno strumento di misura preciso e affidabile, progettato per testare le forze di compressione in molteplici applicazioni industriali, dal controllo qualità alla ricerca e sviluppo. Basato su un principio di funzionamento puramente meccanico, il CX non richiede alimentazione elettrica, batterie o configurazioni software: la forza applicata comprime una molla interna ad alta resistenza e la deformazione viene tradotta istantaneamente in un valore leggibile su un ampio quadrante analogico.
La serie CX offre sette modelli con portate da 60 a 600 daN, con una precisione di ±4% sul fondo scala e un fattore di sicurezza di 5. L’indice massimo di disinserimento (indice di picco) memorizza il valore massimo raggiunto durante la prova, semplificando le operazioni di lettura. La lettura utile parte da 1/10 dell’intervallo di misura, garantendo una sensibilità adeguata anche nella parte bassa della scala. Compatto e robusto, il CX è dotato di un arresto integrato che lo protegge dai sovraccarichi, configurandosi come la scelta pragmatica per controlli di forza in linea di produzione, in officina o in laboratorio.
Principio di Funzionamento: l’Ingegneria della Semplicità
Il dinamometro CX sfrutta uno dei principi cardine della fisica classica — la Legge di Hooke — che governa il comportamento dei corpi elastici e stabilisce una relazione di proporzionalità diretta tra la forza applicata a una molla e la sua deformazione. Nel caso di una misurazione a compressione, la forza non allunga ma accorcia la molla. Questa architettura meccanica, perfezionata in decenni di esperienza da ACRN, offre vantaggi ineguagliabili in termini di affidabilità e ripetibilità delle misure.

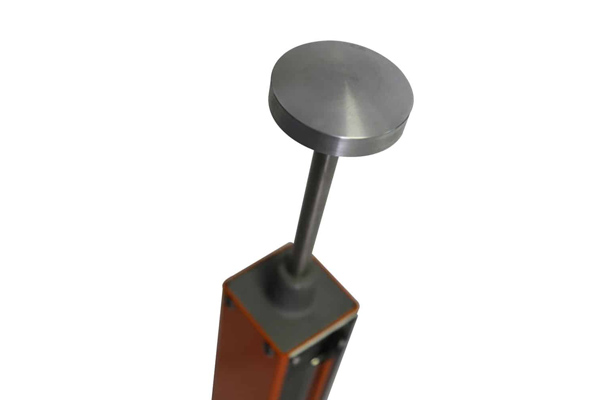

Il cuore del dinamometro CX è un meccanismo basato sulla Legge di Hooke, che stabilisce una relazione di proporzionalità diretta tra la forza applicata a una molla e la sua deformazione. La forza da misurare viene applicata assialmente sul puntale di compressione; un pistone interno comprime una molla di precisione calibrata in acciaio speciale, la cui riduzione di lunghezza viene catturata da un sistema di leveraggi e ingranaggi di alta precisione e trasmessa alla lancetta indicatrice sul quadrante analogico.
L’indice di picco (indice massimo di disinserimento) registra e mantiene la posizione corrispondente alla forza massima esercitata, consentendo all’operatore di leggere il valore con calma anche dopo la rimozione del carico. L’assenza di componenti elettronici rende il CX immune a disturbi elettromagnetici e insensibile alle variazioni di temperatura e umidità.
Applicazioni e Settori Industriali
La robustezza e l’affidabilità del dinamometro CX lo rendono uno strumento indispensabile in un vasto spettro di settori industriali dove la misurazione precisa della forza di compressione è un parametro critico per la qualità del prodotto, la sicurezza degli operatori e la conformità normativa. La sua natura puramente meccanica lo rende perfetto per l’uso intensivo direttamente in linea di produzione, in officina o in laboratorio, senza preoccuparsi di alimentazione o interferenze.
Vantaggi Competitivi: Efficienza Meccanica al Servizio dell’Industria
Scegliere il dinamometro a compressione CX significa investire in uno strumento che offre un ritorno tangibile in termini di efficienza, affidabilità e costi di gestione. I suoi vantaggi non risiedono in complesse funzionalità software, ma nella purezza e nella solidità della sua concezione meccanica, che si traduce in un costo totale di possesso (TCO) significativamente inferiore rispetto a soluzioni digitali più complesse.
- Indipendenza Totale dall’Alimentazione: Strumento 100% meccanico, operativo 24/7 in qualsiasi luogo senza batterie o cavi di alimentazione.
- Robustezza e Durabilità: Costruito con un corpo in acciaio e componenti interni di alta qualità, è progettato per resistere a urti, vibrazioni e condizioni di lavoro gravose. La filosofia costruttiva anti-obsolescenza di ACRN garantisce una vita operativa di decenni, non di anni.
- Immunità a Disturbi Esterni: Completamente immune a interferenze elettromagnetiche (EMI), radiofrequenze (RFI), polvere e umidità.
- Semplicità d’Uso e Lettura Immediata: Nessun menu da navigare. Lettura istantanea sul quadrante analogico. L’indice di picco cattura il valore massimo. Tempi di formazione praticamente nulli.
- Costi di Gestione Minimi: Manutenzione limitata a verifica e calibrazione periodica. Nessun aggiornamento software, nessun consumabile costoso.
- Fattore di Sicurezza 5: Ogni modello sopporta un sovraccarico pari a cinque volte la portata massima senza danni permanenti.
- Ampia Gamma di Portate: Sette modelli da 60 a 600 daN per scegliere la risoluzione e la sensibilità più adatte all’applicazione specifica.
Pronto a integrare un controllo di forza robusto e affidabile nei tuoi processi?
Richiedi una consulenzaSpecifiche Tecniche e Modelli Disponibili
La serie CX è stata progettata per offrire un’ampia scelta di portate mantenendo un design compatto e robusto. La forza del CX risiede nella sua scalabilità: la serie copre un vasto range di forze di compressione, assicurando che ogni laboratorio, officina o linea di produzione possa trovare il modello con la sensibilità e la portata ideali. La scelta del modello corretto è fondamentale: uno strumento con portata troppo elevata non avrà la risoluzione necessaria per misurare forze piccole con precisione, mentre uno con portata insufficiente rischierebbe un costante sovraccarico. La tabella seguente riporta le specifiche tecniche per ogni modello come da scheda prodotto ufficiale ACRN.
| Parametro | CX 60 | CX 100 | CX 150 | CX 200 | CX 300 | CX 400 | CX 600 |
|---|---|---|---|---|---|---|---|
| Portata Massima | 60 daN | 100 daN | 150 daN | 200 daN | 300 daN | 400 daN | 600 daN |
| Graduazione | 1 daN | 1 daN | 2 daN | 2 daN | 5 daN | 4 daN | 20 daN |
| Precisione | ±4% del fondo scala | ||||||
| Fattore di Sicurezza | 5 (protezione da sovraccarico fino a 5 volte la portata) | ||||||
| Principio di Misura | Meccanico, a deformazione di molla (Legge di Hooke) | ||||||
| Display | Quadrante analogico con indice di picco disinseribile | ||||||
| Lettura Utile | Da 1/10 dell’intervallo di misura | ||||||
| Corsa Massima | 60 mm | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm |
| Dimensioni (L×L×H) | 60×60×140 | 60×60×230 | 60×60×230 | 60×60×230 | 60×60×230 | 60×140×245 | 60×140×245 |
| Distanza di Aggancio | 210 mm | 300 mm | 300 mm | 300 mm | 300 mm | 335 mm | 335 mm |
| Peso | 1,3 kg | 1,6 kg | 1,7 kg | 1,8 kg | 2,3 kg | 5 kg | 6,2 kg |
| Alimentazione | Non richiesta (strumento 100% meccanico) | ||||||
| Garanzia | 2 anni | ||||||
Gamma CX e serie complementare TX
Come Scegliere il Modello CX Corretto
I modelli CX 60, CX 100 e CX 150 sono i più compatti e leggeri (da 1,3 a 1,7 kg), ideali per forze di compressione relativamente basse. Sono perfetti per il collaudo di componenti elettronici, interruttori, piccoli assemblaggi e in tutte le applicazioni dove è richiesta una maggiore sensibilità sulle basse forze. I modelli CX 200 e CX 300 offrono un eccellente compromesso tra dimensioni e capacità di misura, adatti a un’ampia varietà di test su componenti meccanici, molle e nel settore automotive. I modelli CX 400 e CX 600 sono progettati per applicazioni heavy-duty: con portate fino a 600 daN e una struttura più imponente (fino a 6,2 kg), sono la scelta giusta per test strutturali, prove su materiali e collaudo di componenti ad alta resistenza.
Oltre alla gamma standard, la filosofia costruttiva di ACRN, supportata dalla competenza tecnica di Comastri Division, permette di valutare soluzioni e accessori personalizzati per esigenze specifiche, come puntali di compressione con geometrie particolari o interfacce custom per l’integrazione in banchi prova dedicati.
Servizi Post-Vendita Comastri Division
L’acquisto di uno strumento ACRN tramite Comastri Division non è un semplice atto di fornitura, ma l’inizio di una partnership a lungo termine. Offriamo un pacchetto completo di servizi post-vendita studiato per massimizzare la vita utile del dinamometro CX e garantire la continuità operativa dei processi.
FAQ — Domande Frequenti sul Dinamometro CX
Qual è la differenza tra un dinamometro meccanico e uno digitale?
Un dinamometro meccanico come il CX si basa sulla deformazione di una molla e su un sistema di trasmissione meccanica per indicare la forza su un quadrante analogico. È robusto, non richiede alimentazione ed è immune a disturbi. Un dinamometro digitale utilizza una cella di carico elettronica per convertire la forza in un segnale elettrico visualizzato su display. Offre maggiore precisione, risoluzione e funzionalità (connettività, memoria dati), ma è più delicato e dipendente dall’alimentazione.
Perché scegliere un modello con una portata specifica?
La precisione del CX (±4%) è calcolata sul fondo scala. Usare un dinamometro da 600 daN per misurare 10 daN comporterebbe un’incertezza molto elevata. La regola generale è scegliere un modello la cui portata massima sia il più vicino possibile, ma superiore, alla massima forza che si prevede di misurare, per garantire la migliore risoluzione e accuratezza.
Cosa significa “fattore di sicurezza 5”?
Significa che lo strumento è progettato per resistere a un sovraccarico statico pari a cinque volte la portata nominale senza subire danni strutturali permanenti. Ad esempio, il CX 100 (portata 100 daN) può sopportare fino a 500 daN. Questa caratteristica garantisce robustezza e sicurezza, proteggendo sia l’investimento che l’operatore.
L’indice di picco è presente su tutti i modelli?
Sì, tutti i modelli della serie CX sono dotati di un indice di picco disinseribile (indice massimo di disinserimento). Si tratta di una seconda lancetta che viene trascinata dalla lancetta principale e rimane ferma sul valore massimo raggiunto durante il test, consentendo la lettura precisa anche dopo la rimozione del carico.
Manutenzione e utilizzo del dinamometro CX
È possibile utilizzare il CX per prove di trazione?
No, il CX è progettato esclusivamente per misurazioni di compressione. Per le prove di trazione, ACRN produce la serie speculare TX, costruita con la stessa architettura meccanica ma ottimizzata per forze di tiro. Utilizzare un dinamometro a compressione per la trazione può danneggiare lo strumento e fornire misurazioni inaffidabili.
Ogni quanto è necessario calibrare il dinamometro CX?
Si raccomanda una calibrazione annuale per la maggior parte delle applicazioni. Per utilizzi molto intensivi o in applicazioni critiche, potrebbe essere necessario un intervallo più breve (semestrale). Comastri Division offre un servizio di calibrazione certificata per mantenere lo strumento efficiente e conforme.
